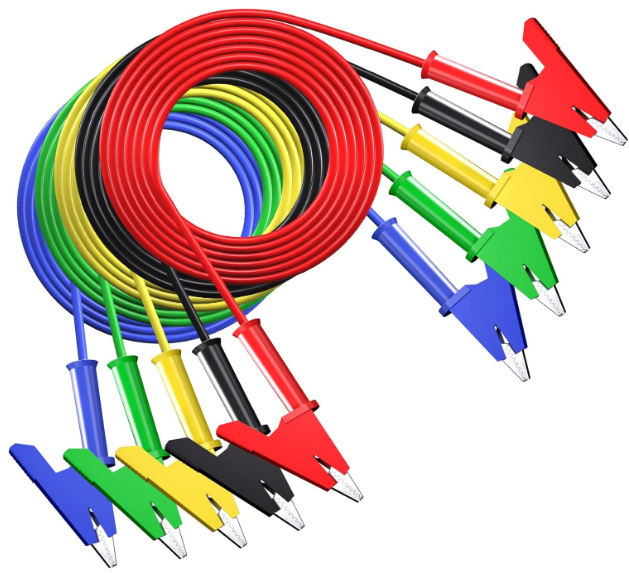

リレー試験で小さい端子を掴むクリップ
リレー試験やるとき、これ便利。
試験器のクリップは徐々に劣化し取り付けにくくなる。特に保護継電器の裏端子はネジが小さいので余計に。
また試験器の配線は重みがあるので、それも相まって外れやすい。
これは小さいネジでもガッチリ掴むので外れにくい。
ELECTRICAL FIELD NOTES
電気設備の
現場メモ。
OCR試験、耐圧試験、電気保安、電気工事。現場で実際に得た知識や経験を、あとで使える短いメモとして残しています。
OCR試験耐圧試験電気保安電気工事電験三種
最新の現場メモ
DGR・OVGR試験時の零相電圧に注意
三菱製⇒V0整定値10%の時、T-Eからの動作試験電圧は約38.1V前後で動作
他社製⇒V0整定値10%の時、T-Eからの動作試験電圧は約381V前後で動作
メーカー・機種・試験端子構成で異なるため、試験前に対象機器の仕様・取扱説明書を確認する。
このサイトの作り方
GitHubとChatGPTを連携
↓
独自ドメイン「memo-labo」のサブドメイン「ai.memo-labo」を割り当て
↓
ChatGPTに画像とテキストを放り込むと
↓
自動でWEBサイト構築＆更新
OCR瞬時要素の最小動作電流試験
瞬時の整定値を最小に変更（例：40A⇒20A）
↓
限時動作をロック状態にしておく
↓
試験電流を0Aから20A付近まで速やかに上げる
↓
OCR動作⇒接点信号でOCR試験器停止
↓
試験器がストップした瞬間のメモリの針の位置を読む（整定モードだとズレる）

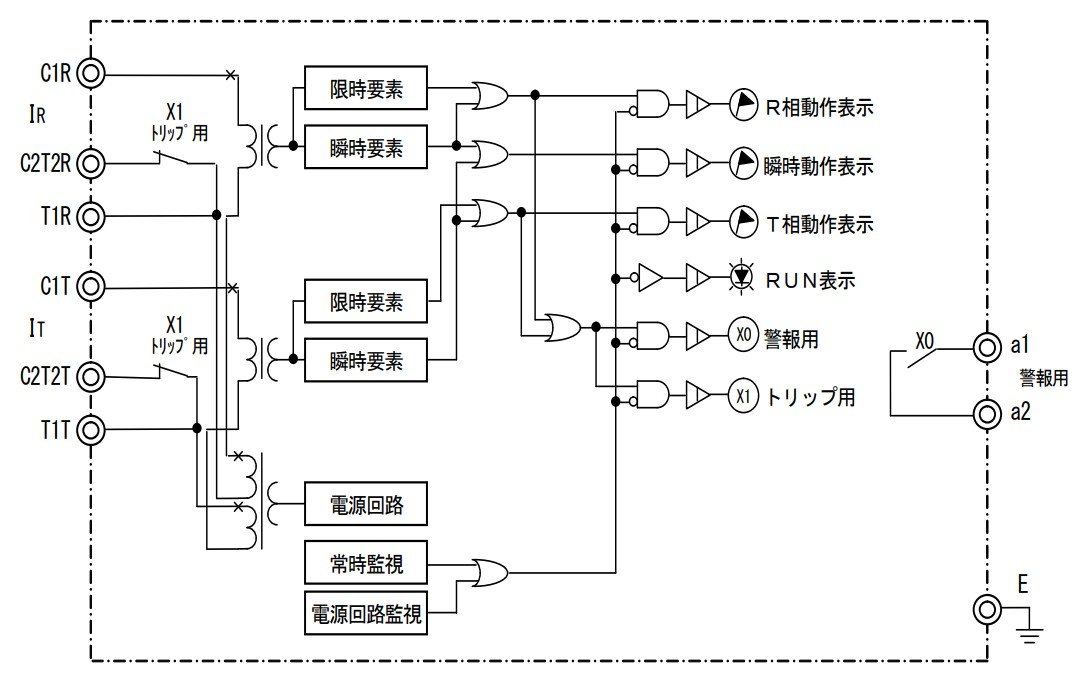

電流引き外しOCRの単体試験で警報接点（a1-a2）の信号が拾えない場合
信号線
・R相⇒T1R
・T相⇒T1T
・com相⇒C2T2R or C2T2T
・接点⇔電圧は電圧モード
どこに所属するかで待遇が全く違う
電験三種に合格し、実務経験が積めても、その後どこに所属するかで待遇が全く違う。
例えば拘束時間。現場に直行直帰でOK、とりあえず一旦支社に来い、等。
電工もセコカンも保安も「どの会社を選ぶか」次第だが、肉体疲労と拘束時間が最も少ないのが保安。
70過ぎのジジイだらけなのが良い証拠。
いきなり高所作業車
電気工事士の見習いだった頃「お前は会社の高所作業車に乗って現場に来い」と言われた時、本当に焦った。
MT車ほぼペーパー、なのにいきなり高所作業車。
事情を先輩に伝えたが、
「知らねーよ、んじゃその日は会社に早く来て練習しろ」
それで人轢いたらどうすんだよ。
こういう無茶振りの連続だった。
電工と保安、人間のタイプが違った
電工と保安で何が決定的に違ったかというと、人間のタイプ。
電工
- ノリが体育会系
- 喫煙率が高い
- 言葉が荒く攻撃的
- 指導が雑
保安
- ノリが理系オタク系
- 喫煙率が低い
- 言葉が比較的丁寧
- 指導が丁寧
ただのポジショントーク
「いい歳してそんな根性なしじゃどこ行っても通用せんぞ。自分に合う会社を選ぶんじゃなくて、自分が会社に合わせるんだよ」
「電験三種？そんなん持ってても保安なんか今は安くて月20万以下だぞ？」
結果、合う会社を見つけ、通用し、高待遇。
ようは、ただのポジショントーク。
耐圧前に充電電流を把握する
耐圧試験前に、流れるはずの充電電流を把握しておく。
PAS単体なら数mA程度になることもある。試験器の電流計も、その電流が見えるレンジにする。
想定した充電電流が流れないなら、そのまま昇圧しない。接地・接続・試験回路を確認する。
充電電流は機器や試験条件で変わる。
単体耐圧はクランプで充電電流を見る
PAS、UGS、VCBなどを単体で耐圧すると、充電電流が小さい。
試験器の電流計で見えにくい時は、微小電流を測れるクランプで確認する。
特にVCB単体は充電電流が非常に小さくなることがあり、試験器の電流計ではほとんど変化が見えないこともある。
クランプは分解能・レンジ・周波数特性を確認。補助的な確認として使う。
